Intrerupator dublu cu doua becuri

Salutare,

In acest post iti voi prezenta cum se fac legaturile de la doza a unui intrerupator dublu care aprinde 2 becuri. Ele vor fi actionate individual. O astfel de conexiune se potriveste si pentru lampile cu mai multe becuri sau lustre care au 3,5,7 sau nnn becuri.

Pe scurt:

- plecam de la doza cu faza (fir rosu de 1,5mm) si ne ducem la intrerupatorul dublu. Intrerupatorul dublu are un lacas de intrare si doua de iesire. asa ca firul rosu intra in cel de intrare adica in cel singur sau mai exact in cel care este sus. Apoi plecam cu doua fire (rosii) si le ducem in doza ca din doza sa plecam spre cele doua becuri, un fir spre becul 1 si alt fir spre becul 2.

 - cu nulul (firul albastru de 1,5mm) din doza plecam spre cele doua becuri. in cazul in care aveti becuri separate (unul in hol si altul in camera sau alta asezare, plecam cu doua fire de nul de la doza. in cazul in care trebuie sa ducem nulul la o lampa cu 2 becuri vom pleca din doza doar cu un singur fir.

Astfel avem conexiunea dintre un intrerupator dublu si doua becuri.

Circuit electric simplu (intrerupator simplu si un bec)

Salutare,

In acest post vei vedea cum se face legatura pentru un circuit simplu format dintr-un intrerupator simplu si bec cu plecare de la doza.

Pe scurt:

  - plecam de la doza cu firul rosude 1,5mm (faza) si-l ducem la intrerupator. (e bine ca faza sa fie intotdeauna pe intrerupator, unii mai fac si invers dar nu promovez asa ceva), apoi de la intrerupator plecam cu alt fir si ne intoarcem la doza si din doza plecam la bec, ceea ce reprezinta faza pt bec ca sa poata face legatura cu nulul.

 - apoi plecam cu firul albastru, de 1,5mm, din doza (nul) si-l ducem direct la bec.

Astfel avem conexiune intrerupator bec functionala.

Senzorul de lumina

Salutare,

In aceasta postare vei gasi schema circuitului electric simplu cu senzor de lumina.

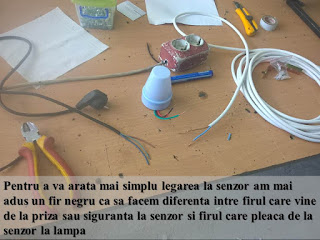

In imagini am sa aratat fiecare pas si vreau sa cunosti si tu cum se face o legatura potrivita si corecta a firelor ca sa poti avea un iluminat automat datorita senzorului de lumina.

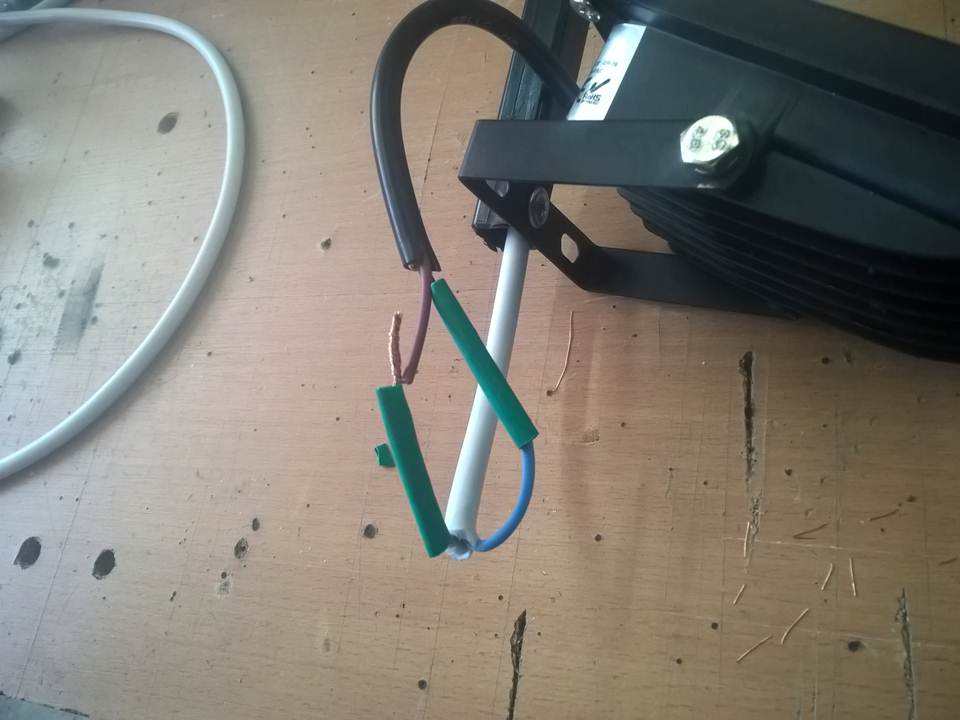

 Dupa ce am facut legaturile, am introdus firul in teava si urmeaza sa acoperim, ca sa nu intre ploaia in teava, cu plastic topit sau cu silicon,

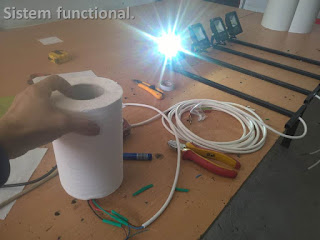

 Testul este doar pe o singura lampa!

 Aceasta este chema pe care trebuie sa o urmati si sa o respectati pas cu pas ca sa puteti avea un final fericit si o satisfactie a lucrului facut.
