Circuit electric simplu (intrerupator simplu si un bec)

Salutare,

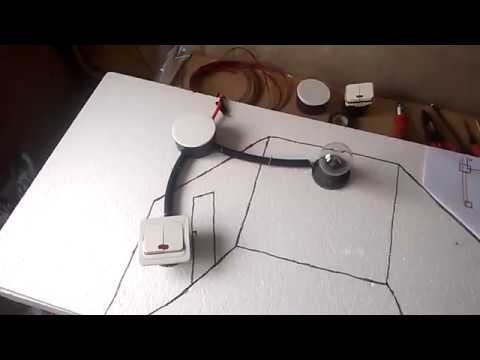

In acest post vei vedea cum se face legatura pentru un circuit simplu format dintr-un intrerupator simplu si bec cu plecare de la doza.

Pe scurt:

  - plecam de la doza cu firul rosude 1,5mm (faza) si-l ducem la intrerupator. (e bine ca faza sa fie intotdeauna pe intrerupator, unii mai fac si invers dar nu promovez asa ceva), apoi de la intrerupator plecam cu alt fir si ne intoarcem la doza si din doza plecam la bec, ceea ce reprezinta faza pt bec ca sa poata face legatura cu nulul.

 - apoi plecam cu firul albastru, de 1,5mm, din doza (nul) si-l ducem direct la bec.

Astfel avem conexiune intrerupator bec functionala.
